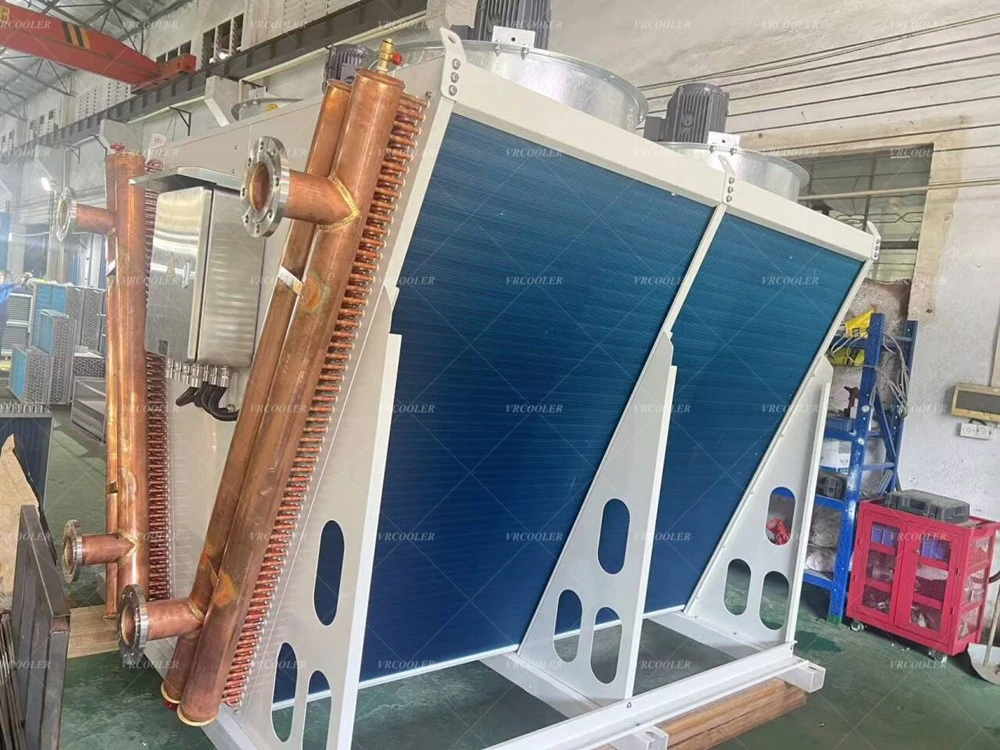

רדיאטור מרחוק עבור גנרטורים של Wartsila 2400 Kw

תרחישי הסתגלות: סט גנרטור גז/דלק כפול של Wartsila 2400 קילוואט (דגמים טיפוסיים: 12V34SG/12V34DF), תחנת כוח קוגנרציה CHP, כפולה HT-LT רדיאטורים יבשים מרוחקים, ללא צריכת מים במגדל קירור; תמיכה בתמיכה בפרויקטים חדשים והחלפת ציוד ישן ב-1:1.

סקירה כללית של מעגל הקירור (Wartsila 2400kW Genset)

מעגל טמפרטורה גבוהה HT

פונקציה: מעיל צילינדר, ראש צילינדר, מצנן אוויר טעינה שלב ראשון

- בינוני: תערובת מים אתילן-גליקול

טווח פעולה אופייני: כניסה 88-96 מעלות / יציאה 74-82 מעלות

‑נתוני דחיית חום מקורם אך ורק ממאזן החום של פרויקט Wärtsilä

LT מעגל טמפרטורה נמוכה

פונקציה: קירור אוויר לטעינה שלב שני + מצנן שמן סיכה

טווח פעולה אופייני: כניסה 33-41 מעלות / יציאה 43-53 מעלות

- קריטי לשליטה בטמפרטורת אוויר טעינה, הימנע מירידה בכוח המנוע תחת טמפרטורת סביבה גבוהה

תכונות עיצוב מפתח

1. חבילות סלילים כפולות עצמאיות לחלוטין, ללא ערבוב צולב פנימי

הפרד סליל HT וסליל LT בתוך יחידה אחת. התאם בקפדנות את קצב זרימת המנוע ואת ירידת הלחץ. מיקום פיית האוגן, כיוון החיבור יכול לעקוב אחר השרטוט הקיים של היחידה הישנה להחלפה של 1:1, צמצם את השינוי בצנרת באתר.

2. עיצוב מותאם אישית מבוסס חישוב תרמי

הזן נתוני דחיית חום רשמיים של Wartsila בתוספת תנאי גבול לאתר, מספקים דו"ח חישוב תרמי מלא ושרטוטי ייצור, מונעים אזעקה בטמפ' גבוהה והורדת חשמל בקיץ חם.

3. אפשרויות נגד קורוזיה רב-רמות עבור סביבת תחנת כוח

- סטנדרטי: סנפיר צינור נחושת-אלומיניום עם ציפוי אפוקסי לטבילה; מסגרת פלדה מגולוונת לטבילה חמה

‑אתר קשה/חוף: צינור נירוסטה + סנפיר נירוסטה, עמיד בפני ערפל מלח ואווירה קורוזיבית תעשייתית.

4. מכלול מאוורר צירי VFD עם בקרת טמפרטורת לולאה עצמאית

מעגל HT ו-LT נפרד וויסות מהירות מקושרים לטמפרטורה של PID; אות 4-20 mA עבור אינטגרציה של DCS מפעל / PLC מנוע. תצורת מאוורר מיותרת אופציונלית להפעלת CHP רציפה 24/7 ללא השגחה.

5. אביזרים מותקן מראש

שסתומי אוורור אוטומטיים, שסתומי ניקוז, ראשי חיישנים, תומכים נגד רעידות. ברדס גשם אופציונלי, מגן בטיחות מאוורר, פלטפורמת גישה לתחזוקה. זרימת גליקול סגורה, קירור יבש, צריכת מים אפסית.

6. אפשרויות פריסת מבנה

פריסת רדיאטור מרחוק מסוג V/H/אופקית, בחר לפי טביעת הרגל של המפעל ומצב כניסת האוויר והפליטה, הימנע ממחזור אוויר חם.
